    JENOPTIK业纳高温激光测距传感器LDM42

    产品型号: LDM42
    品  牌: JENOPTIK业纳
    • ≧1 台
      ¥16800.00
    所 在 地: 湖北武汉
    更新日期: 2022-11-16
    详细信息

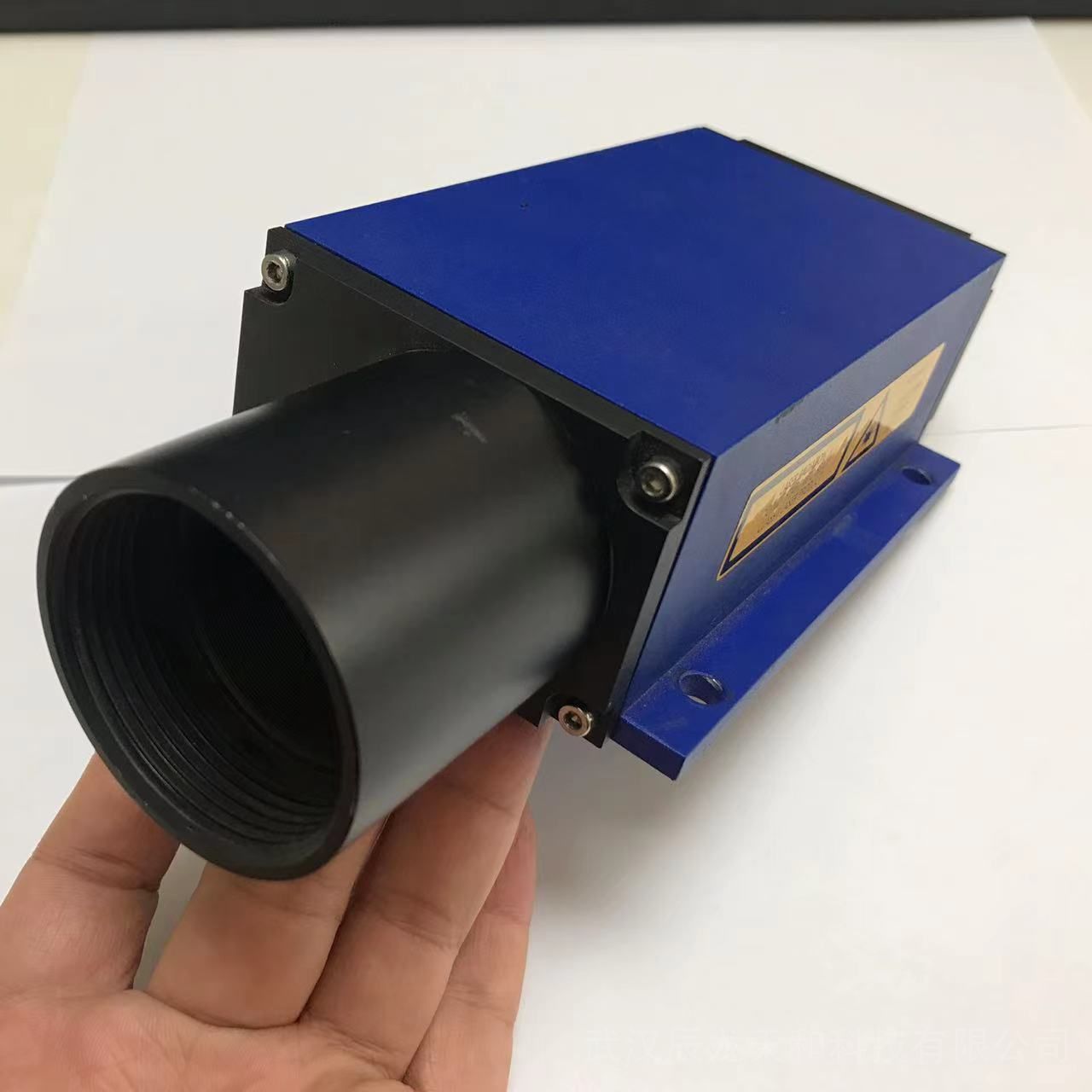

    JENOPTIK业纳LDM42高温激光测距传感器

    一.综述
       LDM42型激光测距传感器专门用于对固定或移动的物体进行距离测量。

    二.主要特点:
    1. 在恶劣的户外环境下,仍能保持很高的测量精度和可靠性
    2. 工作电压范围大(从10V到30V)。可使用车载电源、工业电网电压或直流电源供电
    3. 功耗稳定,耗电量极小(在无电流报警时,功耗小于1.5W)
    4. 测量范围可达150米,超过50米时,须在被测表面安装反射器(依被测物反射率和环境条件而定)
    5. 使用可见激光束,易于瞄准被测物
    6. 可扩展的连接电缆,便于供电、双向数据传输、开关量和模拟量输出
    7. 通过PC机或手操器,可输入各种功能指令,用于启动或输出测量结果
    8. 可用不同的参数对开关量输出和模拟量输出分别编程
    9. 随意设定报警距离范围,并能用开关量输出表示距离的正负超差
    10. 随意设定测量值的输出单位,包括:米、分米、厘米、英尺、英寸等
    11. 可用外部触发器实现远程触发测量
    三.技术数据
    应用 用于对固定或移动的物体进行距离测量
    测量范围 0.1-150m,超过50米需使用反射器
    测量精度 ±1mm,超过50米时±2mm
    分辨率/重复性 0.1mm/±0.5mm
    工作模式 DT(测量自然表面);DW(测量白色表面)DM(单次测量);
    DX(50Hz测量只用于LDM42型); DF(触发测量)
    测量时间 DT命令0.16s - 6s DW命令0.1s
    激光发散角 0.6mrad
    激光等级 2级,符合 DIN EN 60825-1:2001-11(EC825-1)标准,(红色)
    工作/存储温度 -10℃- 60℃/-20℃- 70℃ 低温时可电辅加热(可选)
    数据接口 RS232/RS422 (可转换),波特率9600,ASCII 格式8n1
    模拟量输出 对测量范围可编程,4-20mA,负载阻抗≤500Ω,精度:±0.15%
    开关量输出 可编程开关量输出(中心点和滞后范围),带负载能力0.5A
    供电电压 10V-30VDC, 功耗:待机时<0.4W, 测量时<1.5W
    外形尺寸 212×96×50mm (L×W×H)
    安装孔尺寸 100x85mm, 4xM6
    重量 850g
    防护等级 IP65, 铝壳
    可选项 Profibus 接口,冷却套,接线箱,不同长度的电缆

    四.工作原理

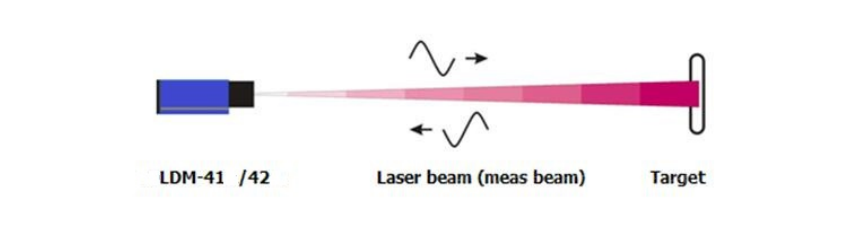

        LDM42型激光测距传感器采用相位比较原理进行测量。激光传感器发射不同频率的可见激光束,接收从被测物返回的散射激光,将接收到的激光信号与参考信号进行比较,*后,用微处理器计算出相应相位偏移所对应的物体间距离,可以达到mm级测量精度。


    可以用下列不同方式触发测量过程:
    1. 使用PC机手动触发
    2. 使用自动开始命令中的参数设置自动触发。
    3. 通过选择距离跟踪方式连续触发
    4. 通过外部信号遥控触发

    五.结构
        LDM42型激光测距传感器仪表外壳是由坚固的、耐腐蚀的铸铝件和前后盖板组成的。外壳上有四个安装孔,用于安装固定LDM-42激光测距传感器。

        LDM42激光测距传感器配套可提供冷却套、接线箱、Profibus接口及不同长度的电缆套,也可以不用。在传感器的后盖上有一个电缆过孔,传感器的防护等级是IP65,电缆的长度一般是2米。

     六.应用领域
       1. 工业测量:非接触式测距离
       2. 钢铁冶金:轧钢过程中钢坯的定位和轧制厚度控制
       3. 高速扫描:超过 30kHz 的单点扫描系统
       4. 交通运输:车辆探测,飞机自动泊位,轮船自动靠岸
       5. 工业自动化:过程控制,料位测量

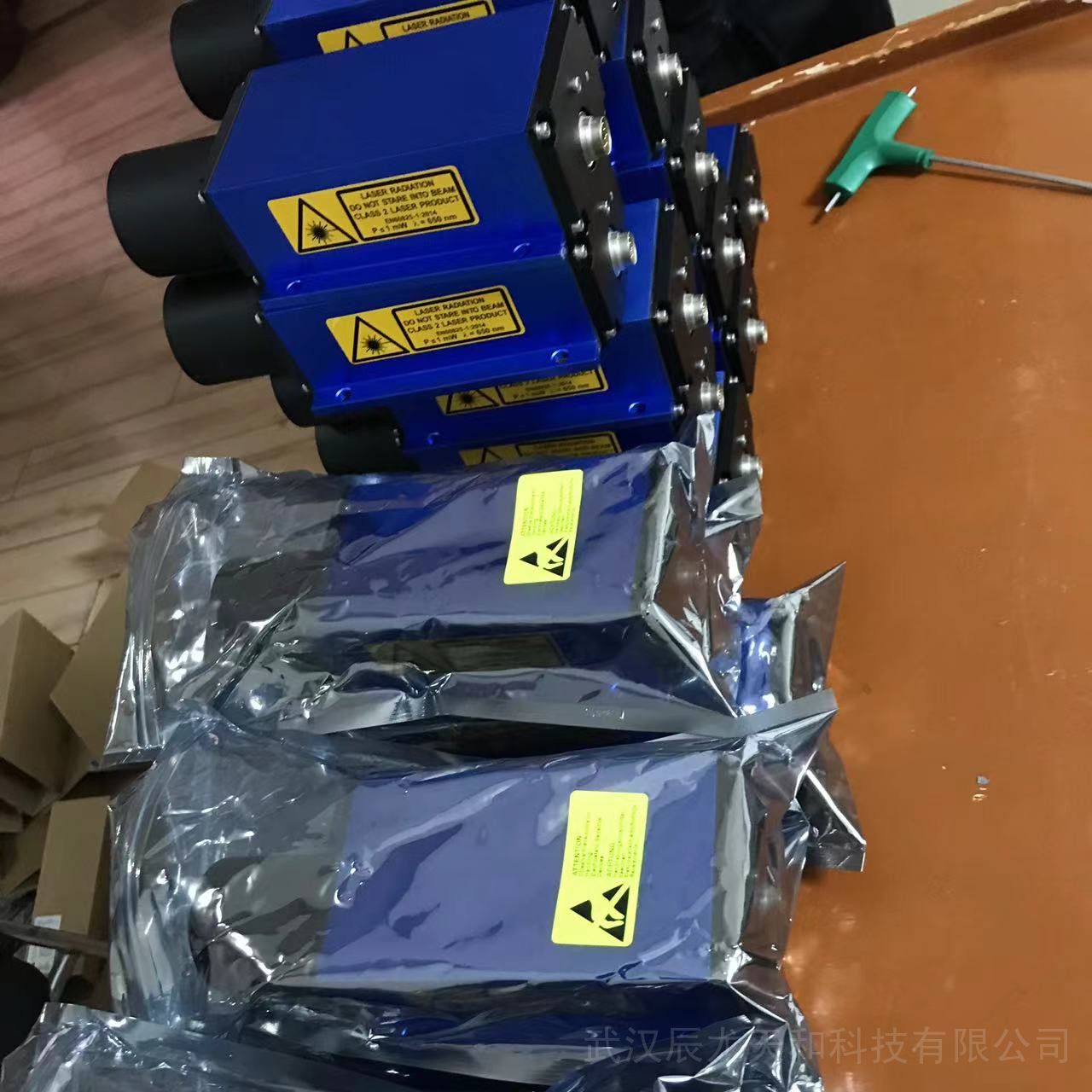

    七. 现货图片



     八. 商家承诺
     1.保证本产品为德国业纳原装正品。
     2.根据项目需要可免费提供样机测试。
     3.可提供现场技术服务。
     4.24小时在线服务: (廖工)
     5.保修两年。
